AC vstup |
Napätie |
304~456V AC, Menovité 380V AC; 3 fázy + neutrál + PE; 45-65Hz |
|||||||
|
Výstup Parameter |
Sila |
40 kW |
60 kW |
80 kW |
120 kW |
150 kW |
180 kW |
200 kW |
240 kW |
|
Napätie |
200V DC ~ 1000V DC |
||||||||
|
Aktuálne |
200 A (250 A voliteľné) |
||||||||
|
Konektor |
CCS2 / CCS1 / CHADEMO / GBT voliteľné |
||||||||
|
Kábel |
5M nabíjací kábel (alebo prispôsobený) |
||||||||
|
Elektrický parameter |
Faktor výkonu |
Väčšie alebo rovné 0.99 |
|||||||
|
Hodnota THD |
Menej ako alebo rovné 5 % |
||||||||
|
Stabilná presnosť napätia |
Menšie alebo rovné ±0,5 % |
||||||||
|
Stabilná presnosť prúdu |
Menšie alebo rovné ±1 % |
||||||||
|
Efektívnosť |
Väčšie alebo rovné 95 % |
||||||||
|
Dizajn konštrukcie |
Spôsob inštalácie |
Vertikálna inštalácia zeme |
|||||||
|
LED indikátor |
Zelená/žltá/červená farba pre rôzne stavy |
||||||||
|
Displej |
Jedna 7'' farebná dotyková obrazovka čitateľná pri dennom svetle |
||||||||
|
Čítačka RFID kariet |
áno |
||||||||
|
Pohotovosť |
Áno, tlačidlo núdzového zastavenia |
||||||||
|
Komunikácia |
Nabíjačka vs Backend |
Ethernet/WIFI/4G komunikácia |
|||||||
|
Protokol |
OCPP1.6 / 2.0 |
||||||||
|
Environmentálny index |
Prevádzkové |
-30 stupeň ~ +50 stupeň ; 5 % ~ 95 % žiadna kondenzácia; Menšie alebo rovné 2000 m |
|||||||
|
Stupeň ochrany |
IP54 (vnútorné/vonkajšie) |
||||||||
|
Spôsob chladenia |
Chladenie ventilátorom |
||||||||
|
Bezpečnostná ochrana |
Viacnásobná ochrana |
240KW rýchlonabíjacie stanice Ev s funkciami: ochrana proti prepätiu/podpätiu, ochrana proti preťaženiu, ochrana proti skratu, ochrana proti prehriatiu/podhriatiu, ochrana uzemnenia, ochrana proti prepätiu, ochrana proti úniku... |
|||||||
Viac funkcií produktu

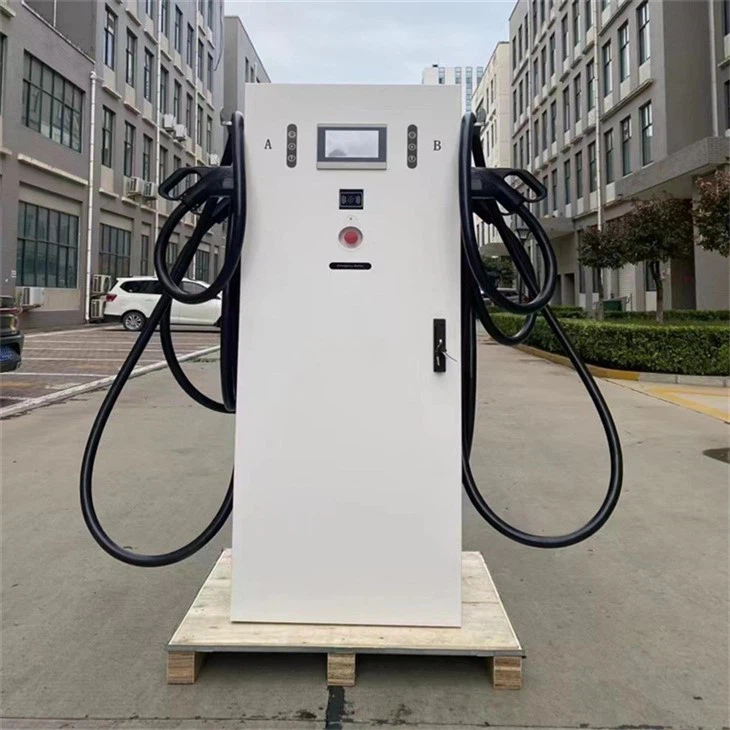

Vysoká kapacita: Rýchlonabíjacia stanica s výkonom až 240 kW, podporujúca súčasné nabíjanie dvoch vozidiel.
Správa káblov: Poskytnite zariadenie na správu káblov, vďaka čomu je proces nabíjania pohodlnejší a rýchlejší.
Humanizované rozhranie človek-stroj: dotyková obrazovka s vysokým rozlíšením, jednoduchá obsluha
Dynamické rozloženie zaťaženia: Algoritmickým riadením, The240KW rýchlonabíjacia stanica EvNapájanie je rozdelené do dvoch konektorov, aby sa dosiahlo inteligentné nabíjanie elektrických vozidiel.
Jednoduchá údržba: Modulárny dizajn môže ušetriť čas na údržbu.
Kroky nabíjania
1.Vyberte nabíjaciu pištoľ na240KW rýchlonabíjacie stanice Evalebo mobilnej aplikácie
2. Zasuňte nabíjaciu pištoľ do nabíjacej zásuvky elektrického vozidla v aute
3. Kliknutím spustíte nabíjanie na nabíjacej stanici alebo APP (po vložení pištole je potrebné kliknúť na spustenie nabíjania čo najskôr, aby auto neposúdilo časový limit komunikácie nabíjacej stanice)
4. Nabíjacia stanica začne automaticky nabíjať po potvrdení spojenia s autom a ďalšej potrebnej komunikácii
5. Kliknutím na nabíjaciu stanicu alebo aplikáciu zastavte nabíjanie
6. Zaplaťte poplatky za účtovanie (ak je to potrebné)
7. Nabíjanie dokončené
Bežné poruchy a riešenia DC nabíjacích staníc
1. Porucha obrazovky displeja
Možná príčina: Prerušenie komunikácie obrazovky.
Riešenie: 1. Koncovka komunikačného kábla obrazovky je uvoľnená. 2. Riadiaca doska havaruje a je potrebné ju vypnúť a reštartovať.
2. Porucha kontrolky
Možná príčina: Výpadok striedavého prúdu zariadenia.
Riešenie: Skontrolujte, či je istič vo vnútriRýchlonabíjacie stanice Evalebo sa zapol horná rozvodná skriňa (skrinka). Ak sa nájde výlet, zistite príčinu a potom ho zatvorte. Na vyšetrenie sa odporúča vyhľadať elektrikára.
3. Uzamknite nabíjaciu pištoľ EV
Možná príčina: Nie je možné stlačiť tlačidlo hlavy nabíjacej pištole.
Riešenie: Ručne odblokujte podľa spôsobu odblokovania hlavy pištole.
4. Žiadna odozva pri vkladaní nabíjacej pištole
Možná príčina 1: Zlyhal odpor hlavy pištole.
Riešenie: Pomocou multimetra zmerajte odpor hlavy pištole, zistite problém s hlavou pištole a vymeňte nabíjaciu pištoľ.
Možná príčina 2: porucha detekcie na hlavnej riadiacej doske.
Riešenie: Vymeňte hlavnú riadiacu dosku CC1 na testovanie. Ak zlyhá, vymeňte hlavnú riadiacu dosku.
5. Abnormálne zastavenie nabíjania
Možný dôvod 1: Abnormálne testovanie izolácie.
Riešenie: Izolácia systému nespĺňa požiadavky normy.
Možná príčina 2: Teplota hlavy nabíjacej pištole je príliš vysoká.
Riešenie: Neobvyklá nabíjacia hlava pištole.
Možná príčina 3: Nadprúd nabíjania.
Riešenie: 1. Problémy so zberom údajov spôsobené problémami s meračom.
2. Spôsobené výstupom nabíjacieho modulu.
