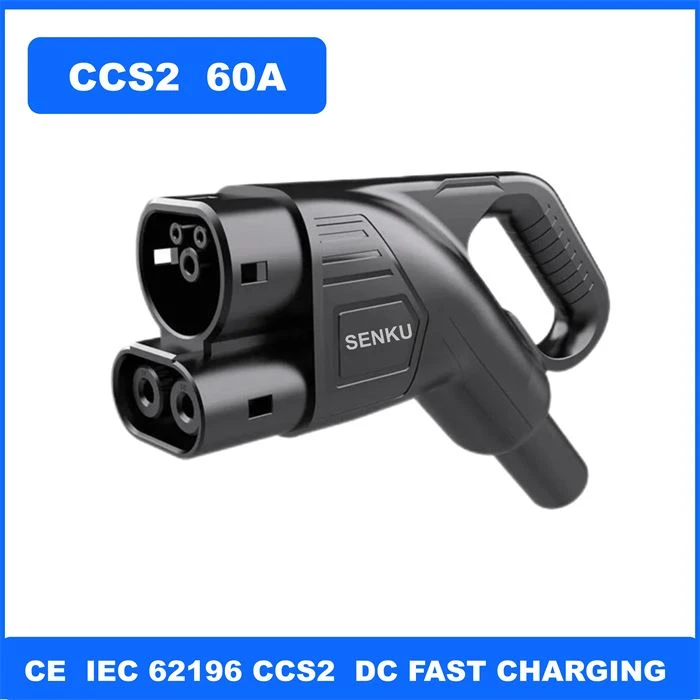

60A 62196 CCS EV nabíjací konektor

Technická špecifikácia

Tento nabíjací konektor 60A 62196 CCS EV špeciálne navrhnutý pre jednosmerné rýchle nabíjanie elektrických vozidiel; Používa sa na inštaláciu na nabíjacie stanice EV ako nabíjacia zástrčka, je kompatibilná so všetkými zásuvkami nabíjania vozidla CCS2.

Pochopenie výrobného procesu nabíjacieho konektora EV

Krok 1: Odrežte kábel podľa požiadaviek na dĺžku na výkrese
Krok 2: Umiestnite odrezaný kábel na káblový stojan na zálohovanie

Krok 3: Nainštalujte vodotesný krúžok na vodivý konektor nabíjacieho konektora EV

Krok 4: Podľa požiadaviek na výkres vytlačte laserom správny text, vzory, čiarové kódy atď. na kryt nabíjacieho konektora;

Krok 5: Znova skontrolujte, či je dĺžka kábla správna. Ak je to správne, vložte kábel do odizolovacieho stroja a odstráňte vonkajší plášť pred tým, ako prúdi do ďalšieho kroku;

Ak je dĺžka kábla nesprávna, musí sa umiestniť do krabice s nevyhovujúcim produktom a nesmie sa nechať pretiecť do ďalšieho postupu.

Krok 6: Znovu skontrolujte, či operátor z predchádzajúceho kroku správne nainštaloval koncový vodotesný krúžok. Ak je to správne, nasaďte koncovku a zmršťovaciu hadičku na odizolovaný kábel, vložte ich do krimpovacieho stroja, aby sa kábel a koncovka zlisovali dohromady, a potom umiestnite produkt do prevádzkovej skrinky, aby ste mohli prejsť do ďalšieho kroku;
Nekvalifikované terminály nesmú prúdiť do nasledujúceho programu a musia byť umiestnené v krabici nekvalifikovaného produktu;

Krok 7: Po zalisovaní všetkých koncoviek použite teplovzdušný dúchadlo na upevnenie teplom zmršťovacej hadičky v mieste zalisovania;

Krok 8: Skontrolujte, či operátor v predchádzajúcom procese funguje správne a úplne, a skontrolujte, či sa v kryte nabíjacej pištole nenachádzajú nejaké chyby. Ak nie sú žiadne problémy, zostavte kryt nabíjacej pištole podľa potreby;

Ak má škrupina chyby, nie je dovolené ju používať a musí byť umiestnená v krabici s nevyhovujúcim produktom;

Krok 9: Skontrolujte, či sú skrutky namontované v predchádzajúcom procese správne nainštalované, aby ste sa uistili, že nie sú vynechané; Potom vložte zmršťovaciu hadičku do konca kábla a pripevnite ju teplovzdušným dúchadlom; Potom umiestnite rúrky s číslami na každý kábel oddelene, pripevnite ich pomocou teplovzdušného dúchadla a potom prejdite na ďalší program;
Ak existujú výrobky s nekvalifikovanou montážou plášťa, je potrebné ich umiestniť do krabice na nekvalifikované výrobky;

Krok 10: Skontrolujte, či sú zmršťovacie hadičky a hadičky s číslom z predchádzajúceho procesu správne, a potom počas komplexného testovania otestujte produkt vodivosť a elektrický výkon;
Ak existujú produkty s chýbajúcim číslom skúmaviek, je potrebné ich umiestniť do krabice s nevyhovujúcim produktom;
