Stručný úvod
Palubná nabíjačka EV Charging 22KW je navrhnutá pre vysokonapäťové rýchle AC nabíjanie so štandardným trojfázovým pripojením k elektrickej sieti (ako je štandardná priemyselná CEE zástrčka). Prevádza vstupné striedavé napätie na jednosmerné napätie a potom nabíja batériu;
Palubnú nabíjačku EV Charging 22KW možno použiť na pevné pripojenie, napríklad v lodných alebo priemyselných aplikáciách, a realizovať bezpečnú a flexibilnú integráciu. A je možné použiť dva alebo viac OBC paralelne na získanie vyššieho nabíjacieho výkonu AC; Každý z nich je riadený samostatnou správou CAN, aby sa dosiahla jednoduchá, rýchla a bezpečná topológia nabíjania.
Navyše, túto 22KW nabíjačku OBC možno použiť aj bez akejkoľvek komunikácie nabíjania vozidla.
Najdôležitejšie z 22KW OBC
√Krytie IP67
√Chladenie kvapalinou
√Podpora ovládania CAN BUS
√AC nabíjanie do 22 kW
√Kompatibilné s napätím elektrickej siete EÚ a USA
√Rozsah vstupného napätia 152–480VAC
√Vstupný prúd: 32A MAX
√Rozsah výstupného napätia: 100-450 V DC
√Menovitý výstup: 384V DC @ 50A
√Rozmer: 550*350*101mm (25Kg±0,5)
Vstupná / výstupná charakteristika 22KW palubnej nabíjačky
Krivka účinnosti palubnej nabíjačky s výkonom 22 kW
Konektory Definícia 22kW OBC
|
Nie |
Definícia |
|
1 |
Vstupné pripojenie |
|
2 |
Signálne pripojenie |
|
3 |
Výstupné pripojenie |
|
4 |
PE |
|
Vstup |
Prívod chladenia kvapalinou |
|
Outlet |
Výstup chladenia kvapalinou |
Údaje o chladiacom systéme palubnej nabíjačky s výkonom 22 kW
|
Tepelný / chladiaci systém |
||
|
Množstvo chladiacej kvapaliny v zariadení |
L |
1.6 |
|
Vonkajší priemer pripojovacích kusov chladiacej vody |
mm |
20 |
|
Minimálna teplota chladiacej kvapaliny na vstupe |
stupňa |
-25 |
|
Maximálna teplota chladiacej kvapaliny na vstupe |
stupňa |
50 |
|
Pokles tlaku chladiacej kvapaliny @ 5 l/min, Tchladiaca kvapalina=25 stupňov (s pomerom vody a glykolu 50/50) |
bar |
0.4 |
|
Maximálny tlak chladiaceho systému |
bar |
1 |
|
Prietok chladiacej vody |
l/min |
6 až 20 |

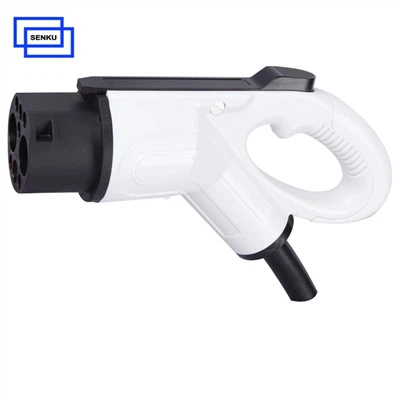

Viac produktov pre referenciu
Aplikácia Produktov
Viac podrobností o tejto palubnej nabíjačke EV Charging 22KW kontaktujte našupredajný tím, ďakujem!
